取付躯体の設計の際は、ここにある注意事項をよく読んでください。重要なポイントが書いてあります。
わからない点や曖昧な点はお問い合わせください。

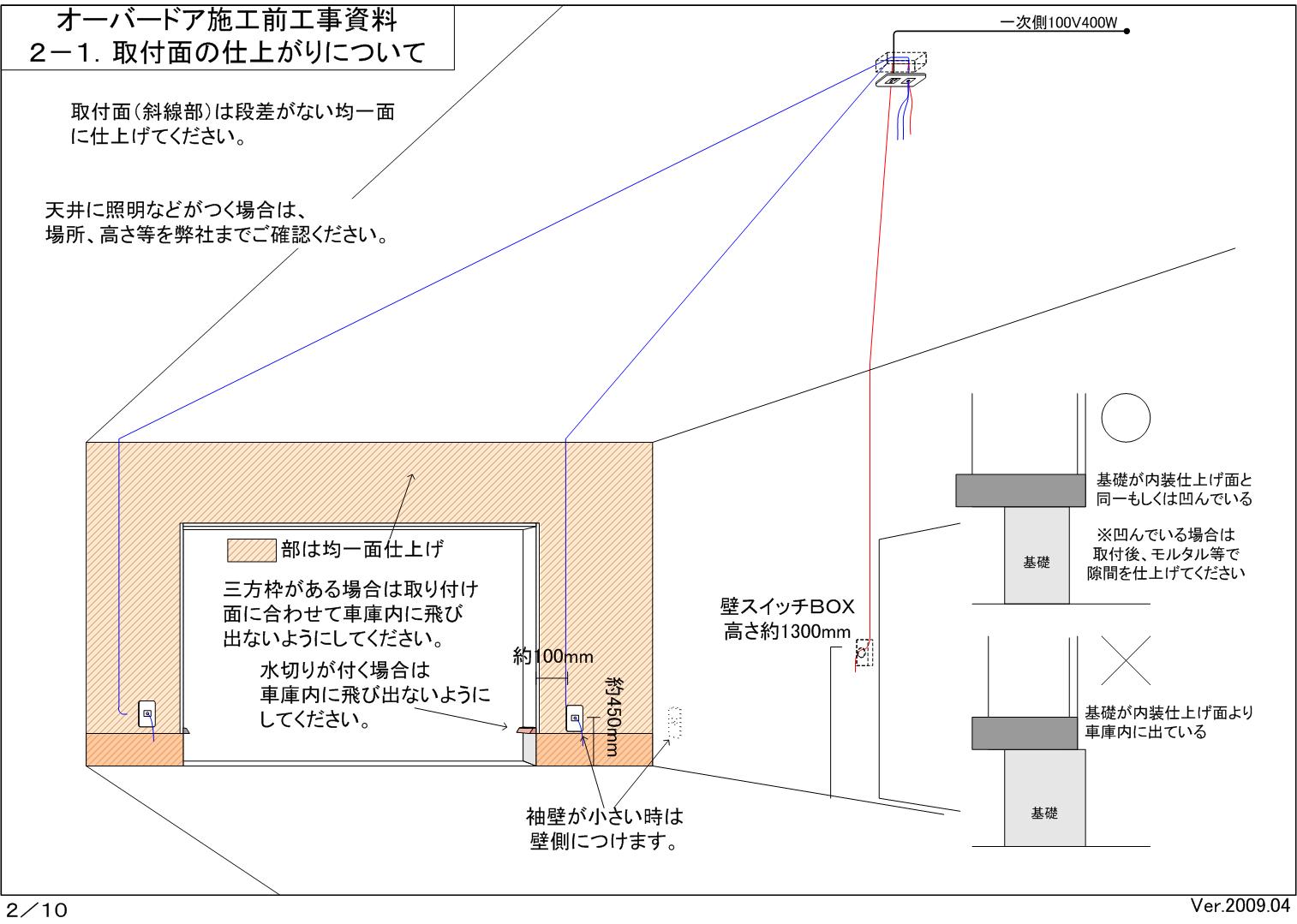

①取付面の段差
取付面は段差のない均一面にしてください。この部分にオーバードアを取り付けます。

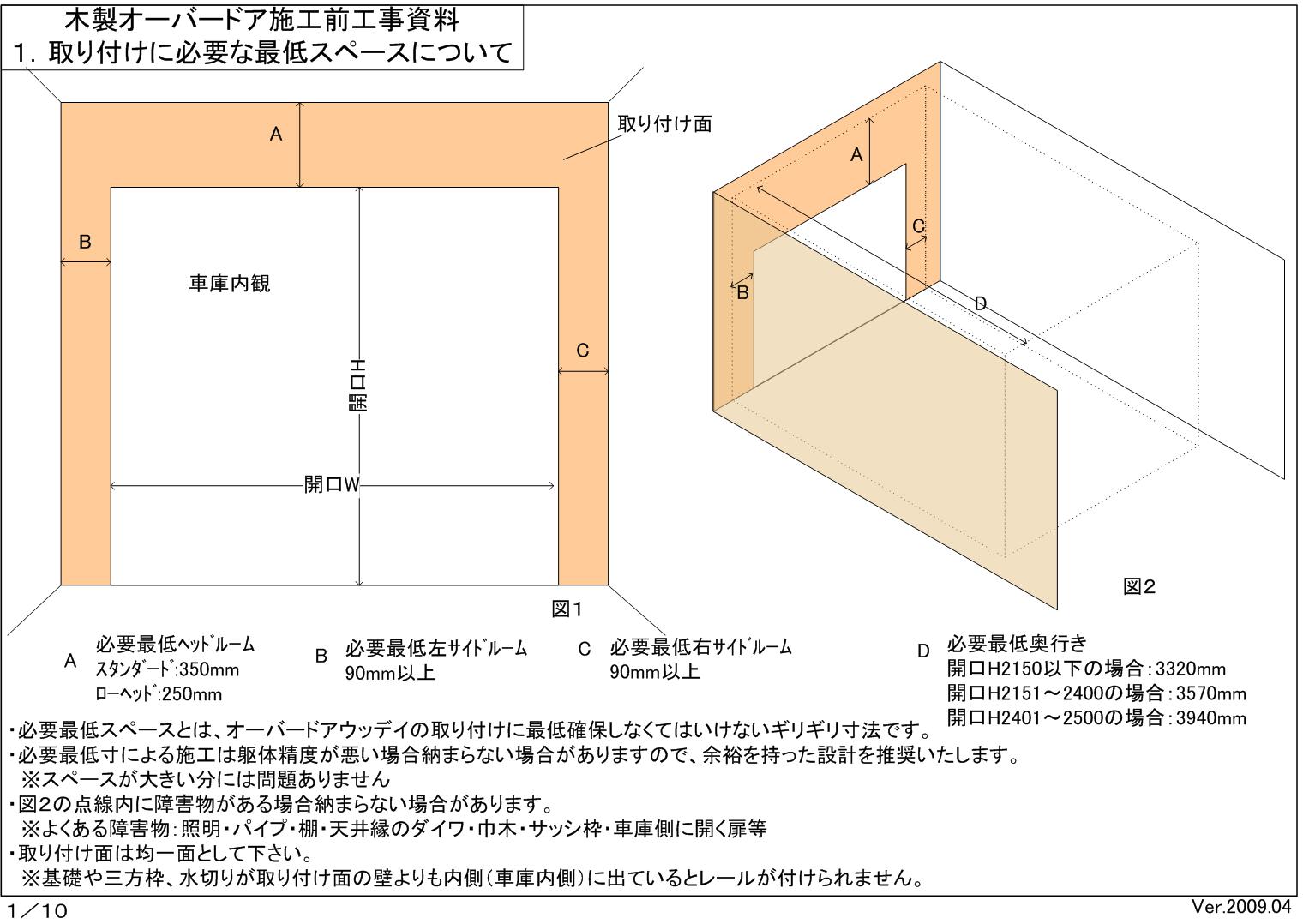

②取付必要最低寸法を確保してください
■必要最低寸法
サイドルーム（袖壁）：90mm
ヘッドルーム（垂壁）：350mm（ローヘッドタイプは250mm）
奥行き：開口Ｈ2150mm以下は3320mm
　　　：開口Ｈ2151～2400mmは3570mm
　　　：開口Ｈ2401～2500mmは3940mm

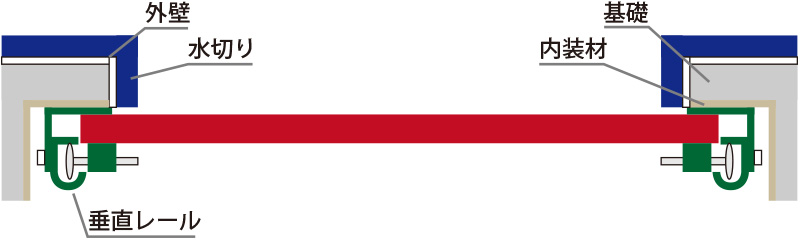

※垂直レールは幅が90mmあると思ってください。必要最低寸法は基礎などの最も狭い部分で確保しないとレールが間口からはみ出したり、取り付けできない場合があります。（微妙に足りない場合はご相談ください）
※必要最低奥行きは、取付面から電動開閉機の後端までのギリギリの寸法です。電動開閉機の電球交換等が困難になりますので、可能であれば奥行きに余裕を持たせておくと良いでしょう。

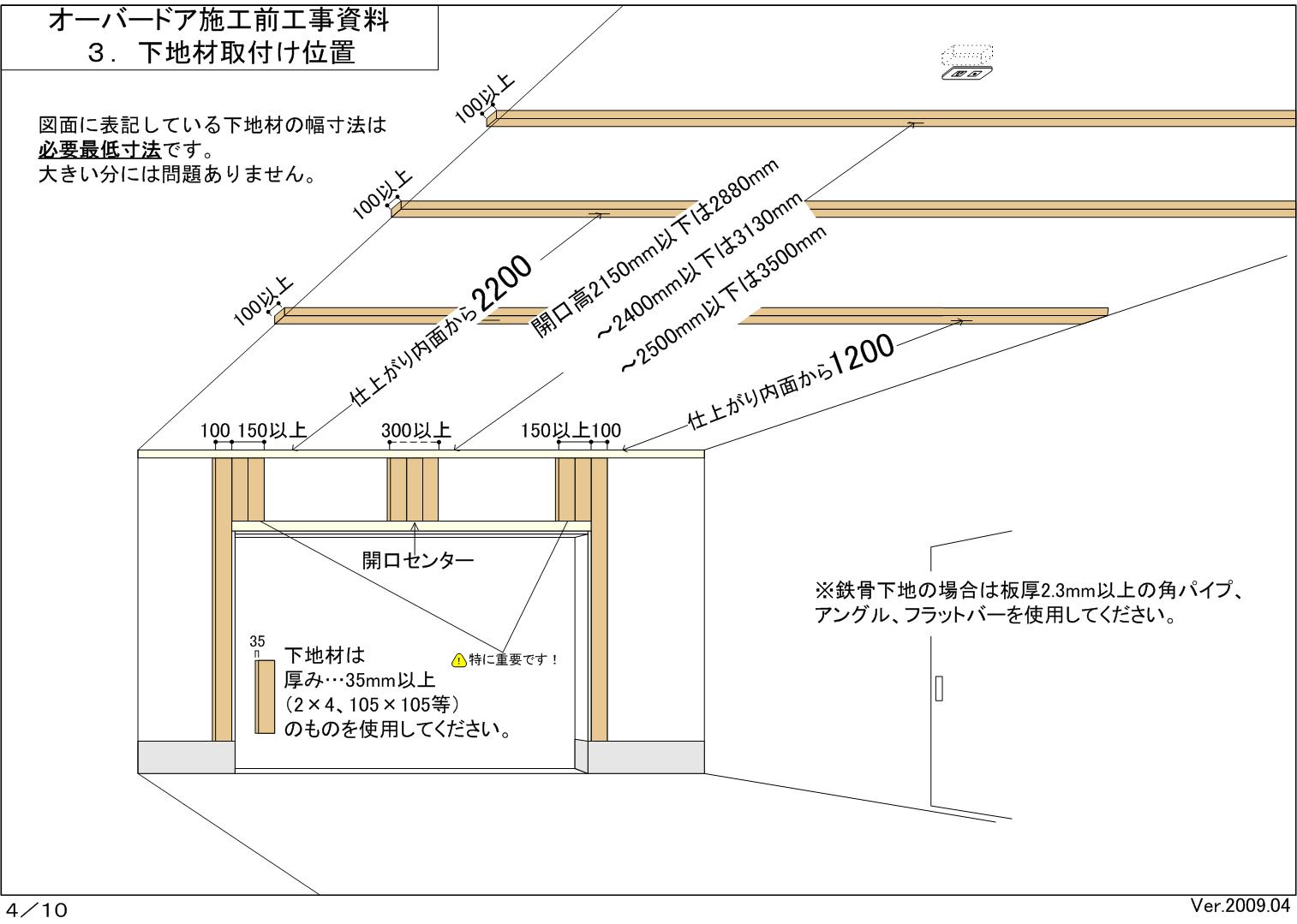

③下地を入れてください
コーチスクリューを使用しますので、取付下地を天井と取付面に入れてください（「取り付けに必要な下地関係」を参照ください）。RCの場合、通常下地は不要ですが、アンカーが効く状態にしておいてください。配線用や水道等のパイプがあるとアンカーが打てなくなってしまうため、下地位置にそれらを配置するのは避けてください。
※断熱材などが中にある場合は下地が必要になる場合があります。あらかじめご連絡ください。

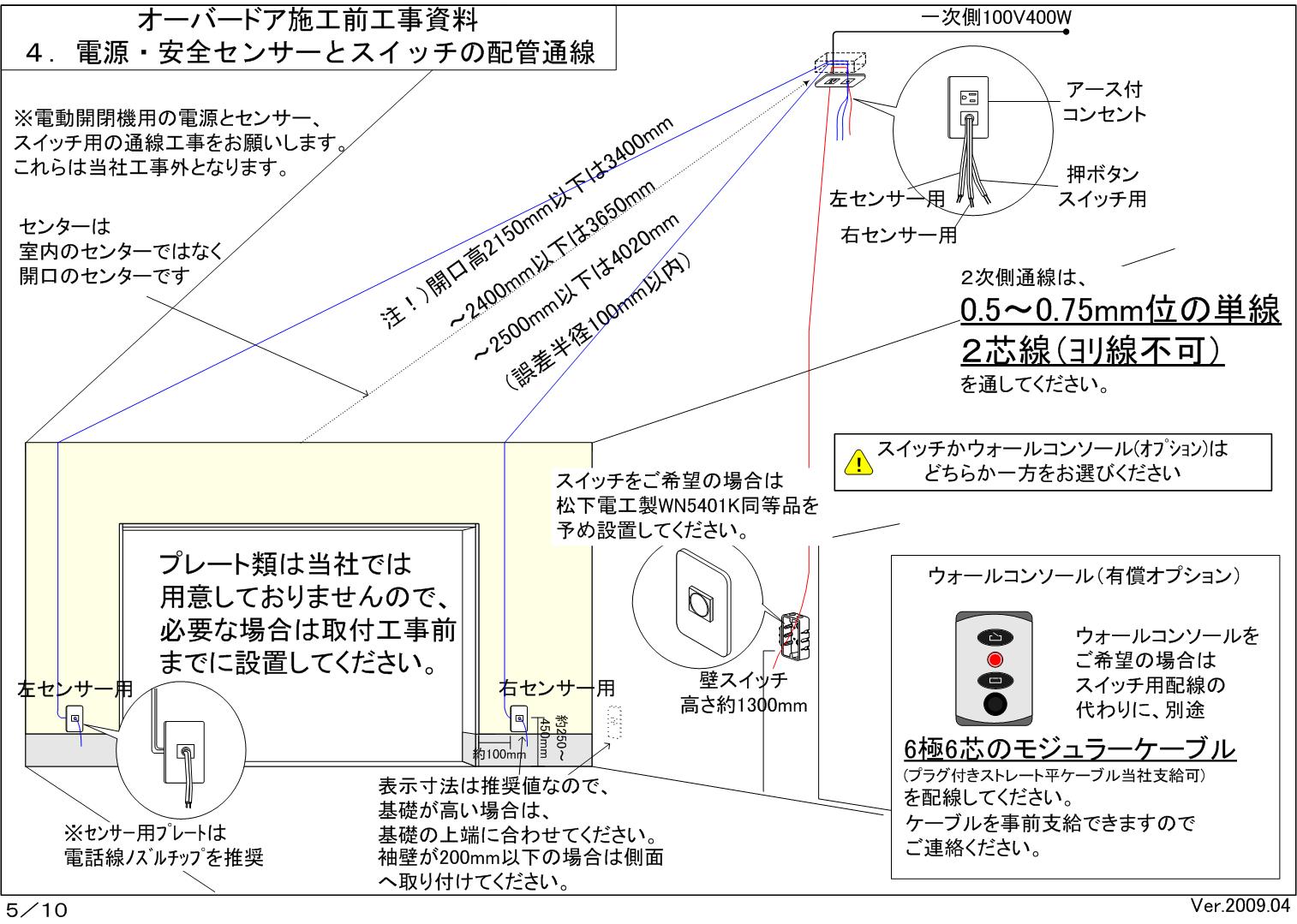

④電源用コンセントを設置してください
天井の電動機取付位置付近に100Vのコンセントを設置してください。コンセントはパソコンなどに使用する、アース付きコンセントです（洗濯機や電子レンジ等でよく使用されるコードを繋ぐようなタイプではありません）。

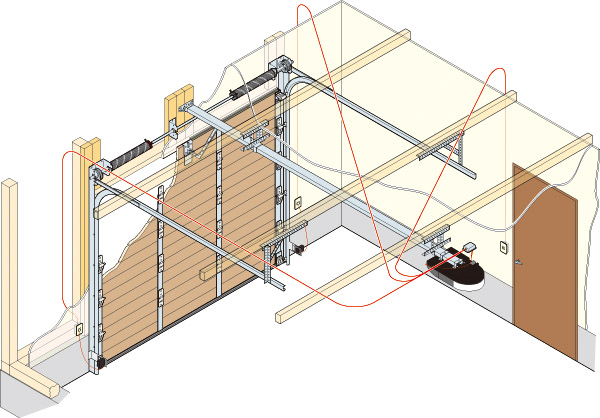

⑤電動開閉機用の配線をしてください。
コンセント付近から電動開閉機用壁スイッチ及び赤外線センサーの配線をしてください。
・壁スイッチ用１本、赤外線センサー用２本　合計３本
・導体が0.5～0.75mmくらいの２芯線を使用してください。
・壁スイッチ用の線は、スイッチを付ける予定の位置から出してください。スイッチ自体が小さいので、線を出す穴はなるべく小さめに開けてください。
・センサーは土間から450mmくらいの位置で垂直レールに付きます。センサーの位置に合わせるので、センサー用の線を出す位置は土間から450mmくらい上がったところが理想的です。基礎などによって450mmが無理な場合は最も土間に近い位置から出してください。垂直レールの取り付けに干渉しないように、間口からも100mm以上離したところから出してください。

※センサー用の線はスイッチボックスなどを通し、プレートカバーから出すと見た目もきれいでメンテナンスの面でも良いと思います。
※オプションの多機能コンソールをご希望の場合はスイッチ配線の代わりに、別途６極６芯のモジュラーケーブルを配線する必要があります（ケーブルは支給可能です）。

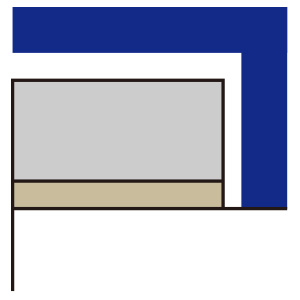

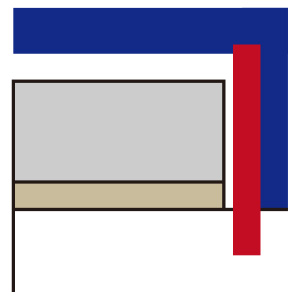

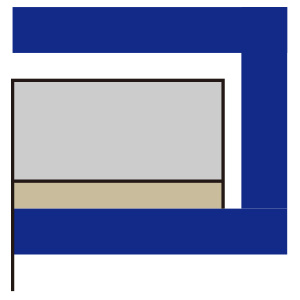

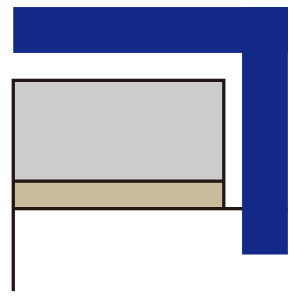

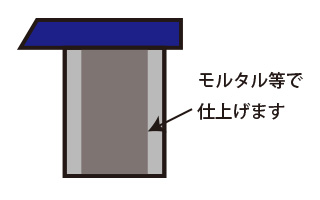

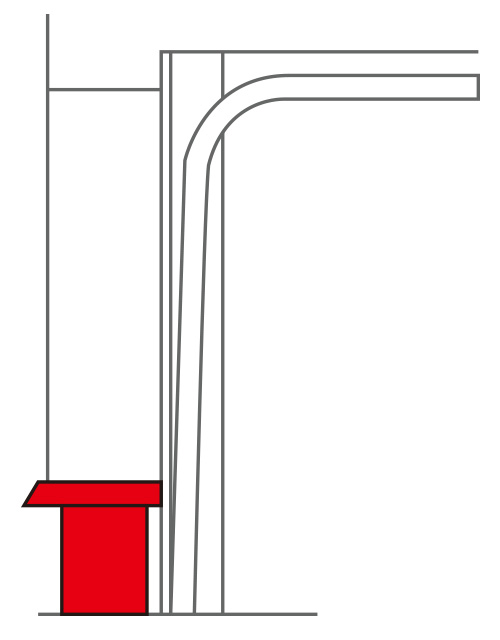

袖壁内面は基礎から垂壁まで、段差のない均一面にしてください。 水切りや巾木、モール等がある場合は内面に飛び出したりレールの取付スペースに干渉しないように、途中でカットしてください。
